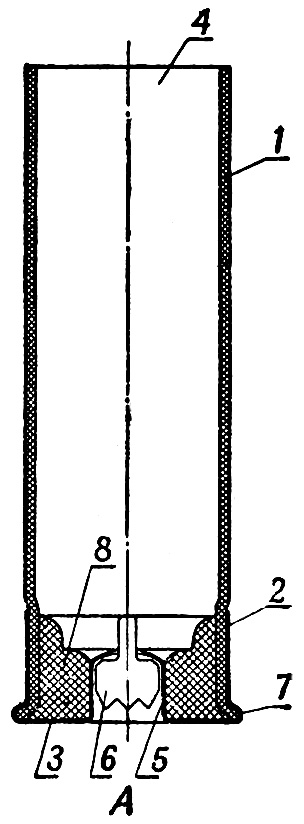

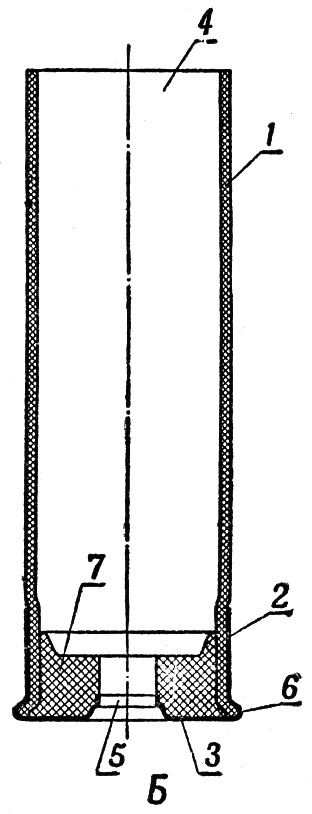

Рис. 3. Бумажная гильза под капсюль центрального боя: 1 — бумажная трубка, 2 — металлическая головка, 3 — дно, 4 — дульце, 5 — капсюльное гнездо, 6 — наковальня, 7 — закраинка, или бортик, 8 — бумажный пыж основания гильзы

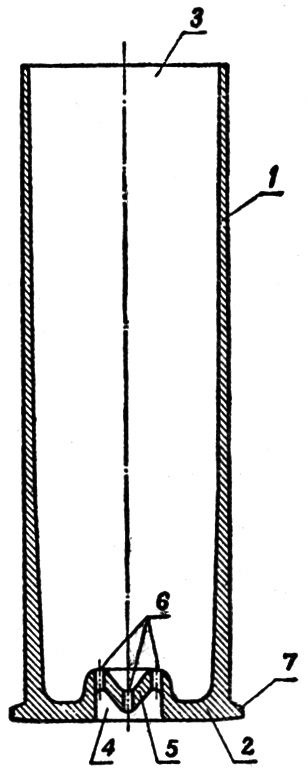

Рис. 4. Металлическая гильза: 1 — стенка, 2 — дно, 3 — дульце, 4 — капсюльное гнездо, 5 — наковальня, 6 — затравочные, или запальные, отверстия, 7 — закраинка, или бортик
Осматривая гильзы, обращают внимание на то, чтобы не было повреждений трубки и шляпки. Капсюльное гнездо должно быть свободно от наплывов картона и металла. Гильзы должны быть одной высоты.
Пыжи войлочные также должны быть одной высоты (не более 9—10 мм) и одинакового размера по диаметру. Считается нормальным, когда диаметр пыжа больше диаметра канала ствола на 0,1—0,2 мм. Осалка должна быть совершенно сухой и не проникать вовсю толщу пыжа. При правильной осалке пыж пропитывается по цилиндрической поверхности на глубину 1,5—2 мм.
Качество осалки можно проверить, если положить пыж основанием на чистый лист бумаги и сильно прижать сверху. На бумаге не должно образовываться жирного пятна. Пыжи, дающие жирные пятна, к снарядке не годятся, так как будут смачивать порох. Перед снарядной в патроны пыжи следует размягчать. Для этого их всыпают в пустой мешочек из-под дроби и ударами деревянного молотка разбивают. Кособокие и жесткие пыжи бракуются.
Картонные пыжи на порох должны быть толщиной 1,5—2 мм, из плотного, но не жесткого картона. Они должны входить в гильзу с небольшим трением.
Их поверхность хорошо покрывать асфальтовым лаком.
Картонные пыжи на дробь должны быть толщиной от 0,8 до 1 мм, из рыхлого, нежесткого картона. По диаметру они должны соответствовать внутреннему размеру гильзы.
Бумажные прокладки изготовляются самим охотником при помощи специальной высечки из рисовальной, оберточной или писчей бумаги. Служат они для прокладки между войлочным пыжом и дробью, чтобы последняя не прилипала к первому. По диаметру должны соответствовать внутреннему диаметру гильзы.
Для снарядки патронов охотник должен иметь следующий набор инструментов: прибор «Диана» или специальный рекапер и навойник; закрутку с матрицами соответствующего калибра; аптекарские весы и разновесы от 10 мг до 40 г; две мерки для пороха и дроби или дозатор; нож с широким и тонким лезвием небольшой длины; две банки для пороха и дроби; калибровочные кольца; стальной крючок для извлечения пыжей из гильзы при переснарядке патронов; палочку-оправку конической формы для расправления дульца гильзы; молоток 100—150 г; две дощечки с гнездами на 50 штук гильз каждая; высечки для вырубки войлочных и картонных пыжей; резиновые цифры для маркировки патронов; подушку для штемпельной краски; сита для просеивания дроби; дощечка для резки пыжей; чурбачок из дубового дерева для высечки пыжей и прокладок; деревянный молоток для размягчения пыжей.
Весь указанный инструмент должен быть проверен, приведен в исправность и пригодность для пользования. Мерки для пороха и дроби должны быть выверены и отрегулированы на необходимые навески.
Снарядка патронов производится на небольшом столике — обычного кухонного типа. В левом крайнем углу располагается настольная электрическая лампа (если же есть висячая — еще лучше). В том месте, где будет производиться работа, расстилается лист картона. Прямо перед собой кладутся весы, разновесы и, банки для пороха и дроби. Хорошо все это класть на небольшой подносик из пластмассы: просыпаемая дробь или порох не будут распространяться по всему столу. С правой стороны к столу привинчивается закрутка.
Тут же кладутся необходимые инструменты. Слева располагаются нужные боеприпасы.
Обычная снарядка патронов состоит из постановки капсюлей, отмеривания и засыпки пороха, вставки картонных пороховых пыжей, вставки войлочных пороховых пыжей, постановки бумажной прокладки, отмеривания и засыпки дроби, постановки картонных дробовых пыжей, закрутки дульцев гильз, укладки в коробку готовых патронов и их маркировки.
Процесс снаряжения таков.
На стол, прямо перед собой, ставят пластинку прибора «Диана» или рекапер.
Несколько дальше и правее кладется коробка с капсюлями. Слева располагают пустые гильзы; за капсюлями — крышку от гильзовой коробки. Справа должен находиться молоток, в левой руке — сердечник прибора «Диана», который вставляется в дульце гильзы, стоящей в коробке.
Одновременно с вставлением сердечника в гильзу последняя захватывается пальцами и переносится к пластинке прибора. Правой рукой берется капсюль и ставится своей открытой частью вверх, на пластинку прибора. Сверху на капсюль ставится гильза с сердечником и нажимается вниз до отказа. Если капсюль полностью не садится на место, надо взять в правую руку молоток и нанести один-два легких удара по сердечнику. В результате капсюль должен стать вровень со шляпкой гильзы. Вместе с сердечником гильзу поднимают с пластинки и кладут перед собой в пустую крышку коробки от гильз, задерживая при этом в руке сердечник. Гильза должна как бы выскользнуть из руки, с тем чтобы сердечник остался в ней.
Затем отмеривается и засыпается порох. Коробку с гильзами, имеющими капсюли, ставят налево от себя. Впереди кладут дощечку с гнездами. В правую руку берут заранее выверенную пороховую мерку и опускают ее на некоторую, всегда одинаковую, глубину в порох, насыпанный в консервную банку. Поворачивая мерку в массе пороха дульцем кверху, вынимают ее из банки. Левой рукой берут гильзу и, располагая горизонтально, подносят боковую поверхность ее трубки к ручке мерки. Мерка при этом должна быть над банкой с порохом так, чтобы ручка и верхний край мерки были в горизонтальном положении. Движением гильзы со скольжением по рукоятке мерки от себя и влево производят срезку бугорка пороха, образовавшегося над меркой при вынимании ее из банки. После срезки пороха гильзу поворачивают в вертикальное положение, дульцем кверху, и в нее всыпают порох. Первую гильзу с порохом ставят в левое дальнее гнездо дощечки-подставки. После этого все повторяется снова. Когда засыпка пороха в гильзы закончена, производят проверку правильности засыпки путем сравнительного просмотра уровней пороха в гильзах через их дульца. Делается это для того, чтобы убедиться в отсутствии двойного заряда в какой-либо из гильз. Наличие двойного заряда в гильзе очень хорошо обнаруживается, так как уровень пороха с двойной навеской резко отличается от одинарной, находящейся в остальных гильзах. Кроме того, следует 2—3 гильзы с порохом отобрать из разных мест для проверки правильности отмеривания взвешиванием на весах.

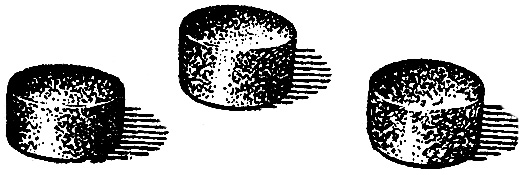

Рис. 5. Войлочные пороховые пыжи

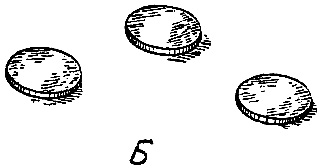

Рис. 6. Картонные прокладки

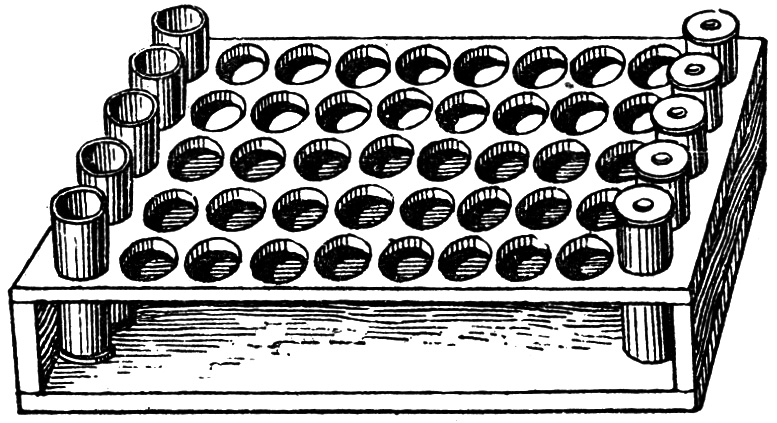

Рис. 7. Доска (ящик) для снаряжения патронов
Закончив засыпку пороха, дощечку со стоящими на ней гильзами переносят себе поближе. В правую руку набирают по нескольку штук картонных пороховых пыжей и быстро вставляют их в дульца стоящих гильз. Левой рукой придерживают гильзы от опрокидывания. После вставки картонных пыжей — в правую руку берут навойник, а в левую — одну из гильз с порохом — ставят эту гильзу перед собой и, введя навойник в ее дульце, доводят пыж в упор до пороха.
При этом необходимо следить за тем, чтобы правый локоть был прижат к поверхности стола и от нее не отрывался. При таком способе досылания пыжей будет соблюдено однообразие прижима пороха с усилием в пределах от 6 до 7 кг, что чрезвычайно важно для хорошего горения пороха и однородности патронов. Следует сказать, что указанный прижим требуют наши пороха, как бездымные типа «Сокол», так и дымные. После досылки картонного пыжа гильза ставится в свое гнездо на подставке.
Операция запыживания войлочных пыжей производится так же, как и картонных пороховых пыжей, с той лишь разницей, что, пока нужное количество пыжей не будет вставлено, гильза держится перед собой. На поверхности навойника должна быть нанесена хорошо заметная риска, сделанная с таким расчетом, чтобы, когда пыжей будет достаточно, она оказалась у края дульца гильзы при навойнике, упертом в верхний пыж. Необходимо, чтобы над пыжами до края гильзы оставалось пространство, достаточное для засыпки снаряда дроби, постановки дробового пыжа и производства закрутки. На закрутку следует оставлять 4—5 мм свободного края гильзы.
Постановка бумажных прокладок под дробь производится так же, как и вставка порохового картонного пыжа. Разница только в том, что гильзу не нужно брать с подставки, а досылка прокладки до места производится без всяких усилий. Назначение этих бумажных прокладок — предохранить дробь от прилипания к войлочному пыжу.
Рис. 8. Мерка для отмеривания пороха и дроби

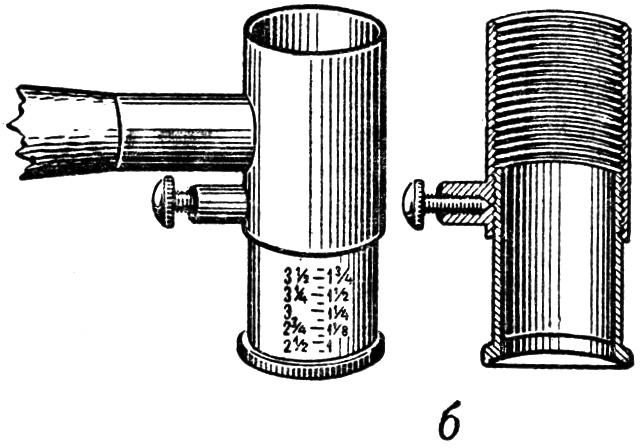

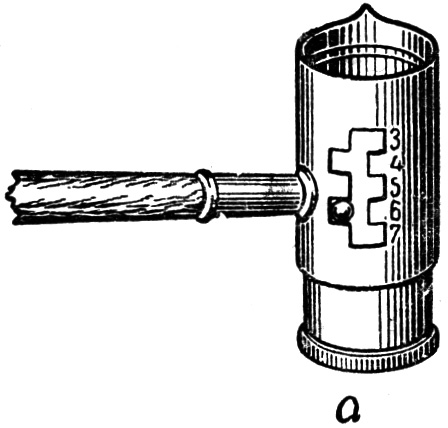

Рис. 9. Мерки для отмеривания пороха и дроби
Отмеривание и засыпка дроби производится так же, как и отмеривание и засыпка пороха. После засыпки дроби в гильзу последнюю следует слегка встряхнуть, чтобы дробинки улеглись плотнее. Затем в гильзы на дробь кладутся картонные дробовые пыжи (так же, как и прокладки под дробь).
Закручивание гильз производится следующим образом.
Левую руку кладут на прижимной рычаг и отводят его в крайнее левое положение; правой рукой берут патрон, подлежащий закрутке, и под небольшим углом наклона от горизонтальной плоскости вверх вставляют его шляпкой в прижимное устройство закрутки. Выравнивая патрон в горизонтальное положение, одновременно левой рукой нажимают вдоль оси закрутки на рукоятку прижимного механизма. Таким образом патрон подается к матрице. Следует следить, чтобы дульце гильзы хорошо вошло в матрицу. Когда патрон окажется зажатым в закрутке, правую руку переносят на рукоятку, вращающую матрицу. Матрицу приводят в быстрое вращение (в ту же сторону, как при завертывании винта с правой резьбой). Одновременно с вращением матрицы увеличивают давление на прижимной рычаг, чем обеспечивается подача патрона в сторону матрицы. Процесс закручивания считается законченным тогда, когда при дальнейшем нажиме патрон не подается к матрице. Для того чтобы хорошо закрутить гильзу, вполне достаточно 3—4 оборотов матрицы. Хорошая матрица дает не очень широкий кант закрутки дульца гильзы и поворачивает ее торец в упор к дробовому пыжу по всей окружности. Во избежание смятия трубки гильзы подачу патрона в матрицу следует производить очень равномерно: при быстром вращении матрицы. По окончании закручивания правую руку переносят на патрон и захватывают его пальцами; при этом рычаг прижимного приспособления отводят в крайнее левое положение. Патрон, освободившийся из закрутки, останется в руке. После осмотра дульца патрон кладут в коробку.

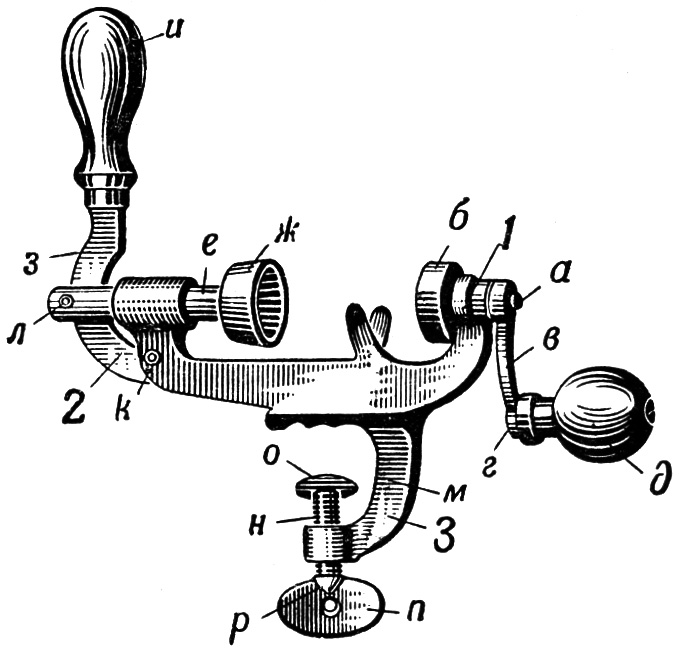

Рис. 10. Закрутка настольная: 1 — узел матрицы: а — шпиндель матрицы, б — матрица, в — рычаг рукоятки, г — ось рукоятки, д — рукоятка; 2 — узел прижимного приспособления: е — шпиндель, ж — прижимная шайба, з — серповидный рычаг, и — рукоятка серповидного рычага, к — шарнирная ось, л — шпилька; 3 — узел, крепящий закрутку к столу: м — кронштейн, н — винт, о — прижимная шайба, п — барашек винта, р — коническая шпилька
После того как патроны окажутся уложенными в коробку, приступают к их маркировке. Для этого с помощью резиновых цифр и штемпельной краски ставят на дробовой пыж соответствующий номер дроби на всех патронах, находящихся в коробке дульцами вверх. Чтобы промаркировать и те патроны, что находятся дульцами вниз, коробку с патронами закрывают крышкой и, поворачивая на 180°, кладут ее крышкой на стол; после этого снимают основание коробки; теперь патроны будут стоять на дне крышки и кверху окажутся дульца тех патронов, которые не имеют маркировки. Произведя маркировку и этих патронов надевают на них основание коробки так, чтобы ее крышка хорошо стала на свое место; перевернув коробку основанием вниз, ставят ее на стол. На крышке коробки надписывают: номер дроби, вес дробового снаряда и порохового заряда, название или тип пороха и дату изготовления патронов.
При снарядке патронов крупной дробью и картечью очень важно, чтобы дробины и картечины хорошо укладывались в ряд в каждом слое. Проверяется это так: через дульный срез в канал ствола вставляется войлочный пыж и на него кладется картонный; плоскость картонного пыжа должна быть параллельна плоскости дульного среза. Пыжи следует утапливать в канал ствола на столько, чтобы дробины, уложенные в один ряд, оказались вровень с дульным срезом ствола. На получившееся пространство у конца дульного среза насыпают дробь в один слой. После небольшого встряхивания стволов смотрят, как расположились дробины. Если обнаружится, что одна или две дробины несколько выступают из ряда, значит такая дробь или картечь не годится для данного ружья и надо брать больший или меньший соседний номер. Дробь или картечь, хорошо укладывающаяся в дульном срезе стволов данного ружья, носит название согласованной. Картечь следует применять только ту, которая укладывается по три, по четыре или по семь в ряд.
Очень хорошо, когда картечины располагаются между рядами одна над другой.
При снарядке патронов пулей Якана, Бреннеке и другими следует уравнивать их вес между собой путем соскабливания свинца с головной части пули. Диаметр пули следует сопоставлять с диаметром чекового сужения, если оно имеется у данного ружья. Штангенциркулем измеряется диаметр чокового сужения и диаметр пули. Диаметр пули следует измерять не по косым, выступающим ребрам, а между ними, т. е. по основной цилиндрической ее части. При этом диаметр чокового сужения должен быть больше основного диаметра пули в пределах от 0,5 до 1,0 мм.
Рис. 11. Прибор «Диана»: а — направляющая втулка, б — вышибной стержень с тонким концом, в — вышибной стержень с тупым концом, г — малый деревянный молоток, д — деревянный навойник, е — металлическая воронка, ж — деревянная подставка под гильзу, з — металлическая пластинка
Надо иметь в виду, что при крупных номерах дроби, картечи и пулях трение их в канале ствола меньше, чем при мелких номерах дроби, и потому они создают меньшее сопротивление расширяющимся пороховым газам. Из-за этого порох горит хуже и не развивает нужного давления в канале ствола. Начальная скорость снаряда понижается. Ведь давление пороховых газов и является той силой, которая выталкивает снаряд (дробь, картечь, пулю) из канала ствола.
Следовательно, чем ниже давление и чем менее продолжительно действует оно на снаряд, тем меньшее ускорение он получит и тем меньше будет его скорость. С уменьшением начальной скорости уменьшается и дальность полета снаряда, и его убойная сила, и настильность траектории. Поэтому, чтобы компенсировать ухудшение условий сгорания пороха, основной заряд пороха следует увеличивать на 5—10 %, т. е. на 5 % для крупной дроби и на 10 % для пули.
Так, например, если основной заряд бездымного пороха был бы равен 2,0 г, то 5 % составят 100 мг, или 0,1 г, а 10 % — 200 мг, или 0,2 г. Таким образом, новый заряд при увеличении на 5 % будет равен 2,1 г и при 10 % — 2,2 г. Кроме того, на зимний период основной заряд следует увеличивать в зависимости от понижения температуры на 5—10 % (на 5 % при морозах до минус 15°С и на 10 % при более низких температурах).

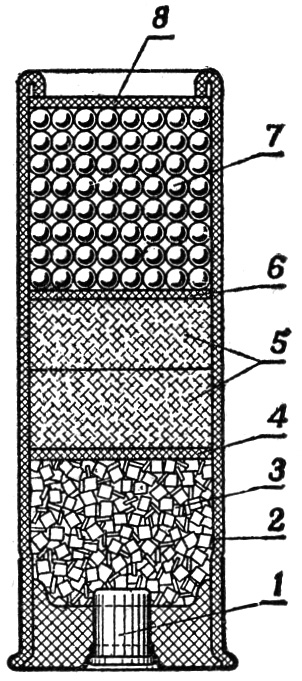

Рис. 12. Дробовой патрон: 1 — капсюль «Жевело», 2 — гильза, 3 — заряд бездымного пороха, 4 — картонная прокладка на порох, 5 — войлочные пыжи, 6 — картонная прокладка под дробь, 7 — снаряд дроби, 8 — дробовой пыж

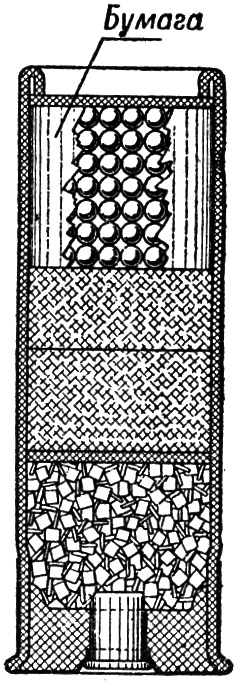

Рис. 13. Патрон со снарядом дроби, обернутым бумагой, что повышает кучность боя
Следует также не забывать, что если летом применялся капсюль «Жевело-особый», то осенью, зимой и ранней весной следует переходить на капсюль «Жевело-мощный». При снарядке патронов крупной дробью, картечью и пулей следует во всех случаях в гильзы ставить капсюль «Жевело-мощный».
Если патроны снаряжаются бездымным порохом в металлическую или бумажную гильзы с открытым капсюлем, то для хорошего сгорания пороха следует делать небольшую подсыпку мелкого (№ 4 или № 3) дымного (черного) пороха. Некоторые исследователи рекомендуют это делать внутрь гильзы на ее дно, до засыпки основного заряда пороха. Мы же рекомендуем это делать в капсюльное гнездо, т. е. под капсюль, так как в первом случае при небрежном выполнении данной операции есть опасность смешать дымный порох с бездымным или насыпать первого больше чем нужно. Необходимо помнить, что смесь дымного пороха с бездымным очень опасна, так как бездымный порох от такого смешения очень сильно активизируется, сгорая почти мгновенно, приобретая характер взрыва. Давление в патроннике резко повышается, легко достигая 1500—2000 атмосфер. Стенки ствольной трубки на такие давления не рассчитаны, и это приводит к их разрыву. Но умело и разумно пользоваться одним порохом для некоторой активизации другого можно, иногда и нужно. Как же это следует делать?
Во-первых, затравочные отверстия в капсюльном гнезде необходимо несколько расширить, но с таким расчетом, чтобы крупинки дымного пороха через эти отверстия не проходили.
Во-вторых, доза подсыпки дымного пороха должна быть в пределах от 0,08 до 0,15 г — не больше.
В-третьих, подсыпать дымный порох следует в капсюльное гнездо, наблюдая за тем, чтобы крупинки пороха располагались только вокруг наковальни и не закрывали самой наковальни.
В-четвертых, запрессовку капсюлей нужно производить только с помощью рекапера, у которого постановка капсюлей производится прижимом специального рычажного приспособления, когда гильза стоит вертикально, дульцем вниз, на сердечнике, подпирающем дно гильзы. Всю операцию по подсыпке пороха и постановке капсюлей следует проводить аккуратно, внимательной не торопясь.
Так же следует поступать и с бумажными гильзами, если используется открытый капсюль («центробой») для стрельбы с бездымным порохом. Только в этом случае подсыпку черного пороха следует делать в меньшей дозе, т. е. в пределах от 0,08 до 0,1 г, так как условия сгорания бездымного пороха в бумажной гильзе лучше, чем в металлической, из-за наличия закрутки. Для металлических гильз подсыпка берется в пределах от 0,1 до 0,15 г; картонный дробовой пыж после постановки его на дробь следует заливать по краям расплавленным воском, парафином или стеарином, используя для этой цели имеющиеся в продаже свечи.
При обращении с боеприпасами следует помнить, что вы имеете дело, во-первых, со взрывчатыми веществами и, во-вторых, с горючими.
Как общее правило, к боеприпасам нельзя подходить с открытым пламенем и горящей папиросой. При снарядке же патронов следует соблюдать следующие правила: не курить в том помещении, где ведется снарядка, не зажигать спичек и не вносить источников света с открытым пламенем; при постановке капсюлей в гильзы порох не должен находиться вблизи того места, где производится эта операция, или во всяком случае должен быть герметически закрыт; постановку капсюлей следует производить рекапером или прибором «Диана». При этом работу нужно проводить на возможно большем удалении от глаз. Работая прибором «Диана», нужно капсюли вставлять прижимом от руки и только тогда, когда капсюль не садится полностью, прибегать к помощи молотка. Молоток должен быть весом 100—150 г, удары наносятся несильные. Оставшиеся капсюли убирают на место; при засыпке гильз порохом нельзя отвлекаться посторонними делами и разговорами, чтобы не засыпать в одну гильзу два заряда; запыживая патроны с бездымным порохом, надо следить за тем, чтобы порох не сжимался чрезмерно; правильное сжатие пороха будет получаться тогда, когда вы точно выполните указания по снарядке патронов; патрон всегда следует ставить на специальную подставку с отверстием посередине; оберегать патроны от падения, так как удар по капсюлю может вызвать выстрел; не доверять снарядку патронов детям и лицам, не умеющим с ними обращаться.
Во избежание несчастных случаев и пожара все боеприпасы, включая и готовые патроны, необходимо хранить в специальных ящиках или шкафах, имеющих надежный запор; бездымный порох можно хранить там, где хранятся гильзы, пыжи и дробь (при этом порох должен быть хорошо закупорен в металлической банке или бутылке из темного стекла с крышкой или пробкой, залитыми парафином); все виды капсюлей должны храниться отдельно от других боеприпасов; дымный (черный) порох надлежит хранить отдельно от бездымного пороха и капсюлей. Укупорка его должна быть вполне герметичной, т. е. такой же, как и у бездымного пороха. Обособленность хранения дымного пороха вызывается тем, что при воспламенении он дает взрыв и это может повлечь к взрыву других боеприпасов; готовые патроны следует хранить отдельно от порохов и капсюлей, но они могут быть в одном месте с гильзами, пыжами и дробью; боеприпасы должны находиться вдали от нагревательных приборов и печей.
